磁環自動靜電噴涂生產線（型號：非標定制）

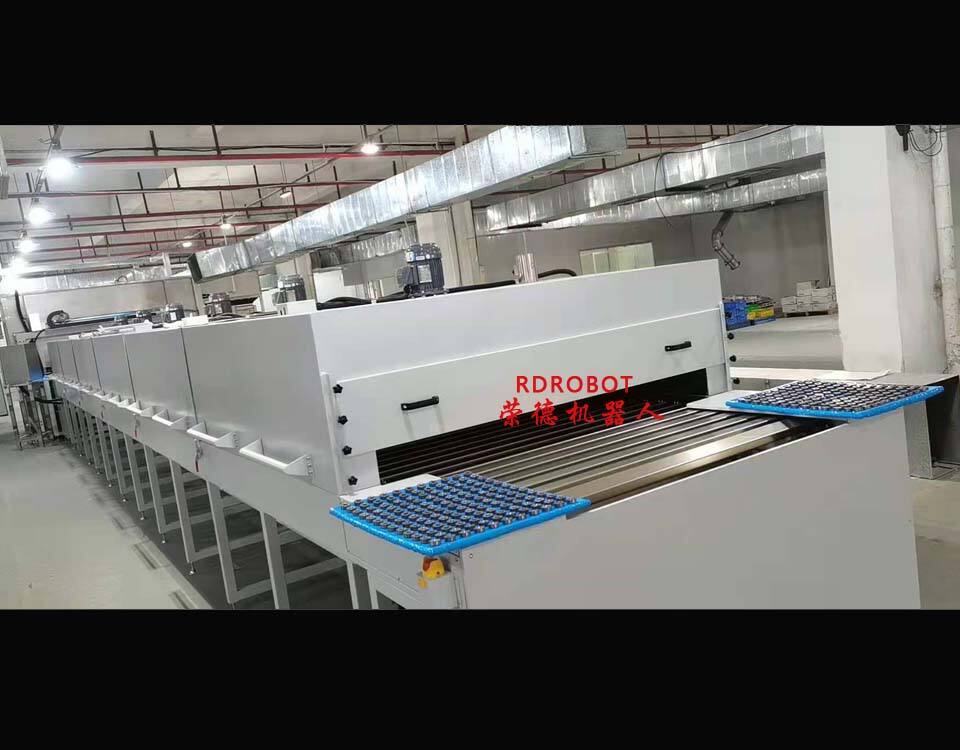

一、預熱自動生產線 1

規格尺寸：L13300*W1900*H850mm，變頻調速范圍0.3-1M/min,工藝速度0.6M/min,連續式運轉。室溫~250℃之間可調(以空爐內實測溫度為準),烘烤時間：20分鐘（通過時間）。可掀式防護蓋便于檢修。下層鏈板密封在烤箱內。同一排產品出烤箱處用紅外線測溫儀測產品表面溫度溫差在10℃之間。

二、噴粉自動線：規格尺寸：L3200*W2100*H850mm

三、粉體噴房：規格L2200*W4100*H2400mm，噴房具備密封推拉門等，防止粉末飛揚到外面，配回收架，回收箱。脈沖閥高壓震粉。

四、Y軸平面往復自動噴涂機

a.用伺服電機數字化的控制使噴涂過程更穩定更精密，并且采用觸摸屏使操作更為簡便。

b.快速編程可用10-30分鐘左右編制一組程序可貯存500組程序，相同訂單隨時調用貯存程序方便快捷,具有料號搜索功能。

c.涂參數可用U盤備份。

d.可以統計每日每月的產量。

f.噴涂線上有噴涂盤感應，有噴涂盤該工位才噴粉

2.技術參數：

a.托盤尺寸：L500*W600mm，托盤及產品重量＜30KG，由需方提供。 50

b.產量：具體視工件而定。

3.噴涂方式：平面往復自動噴涂

a.X1軸噴涂行程1200mm，速度范圍0-1.5m/s，三菱伺服電機驅動。

b.Z軸手動調節高度，可調150MM。

c.噴槍角度手動節調，可正負90度手動調節。

d.伺服電機已安裝防護罩并正壓充氣防爆。

五、 噴粉槍及供粉系統

智能自動噴粉槍：體積小，調試操作便捷，上粉率高，出粉均勻穩定，噴涂表面光滑均勻，穿透性強，使用安全。配有粉泵、粉桶、篩粉機等

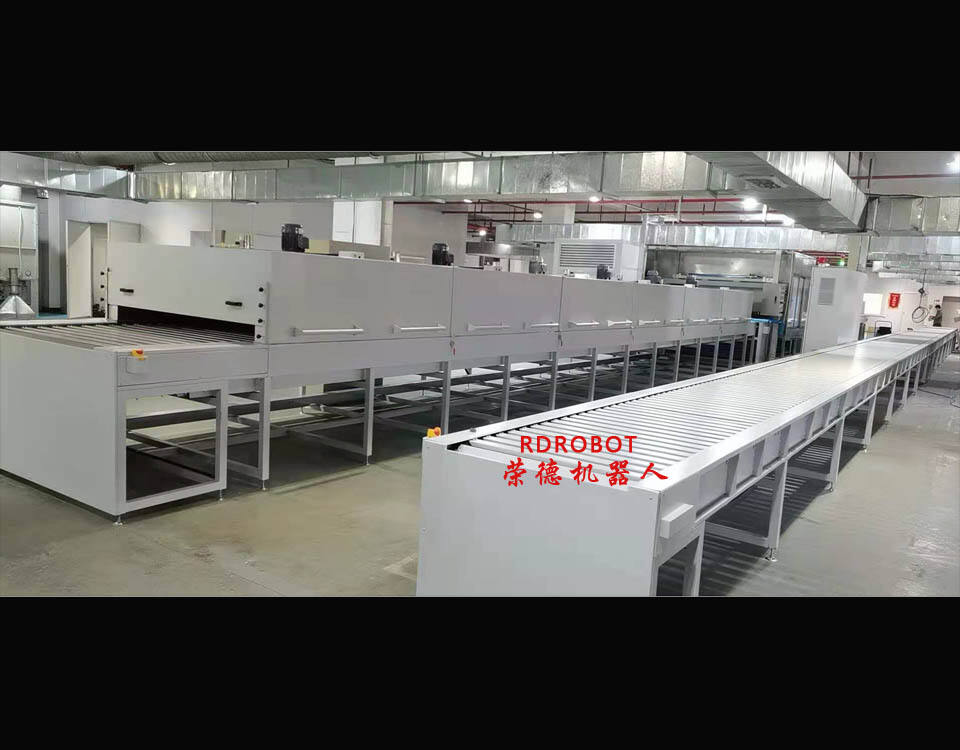

六、烘干線：規格尺寸L13500*W1900*H850mm，烘烤溫度:室溫~250℃之間可調(以空爐內實測溫度為準),烘烤時間：20分鐘（通過時間），空爐升溫時間約45分鐘。(常溫升至250℃)。

雙數顯電腦程控式PID調節溫控器，無觸點式固態繼電器控制，發熱管加熱，控溫精度高，溫度均勻，敏揚熱電偶，使爐內溫度在室溫~250℃之間可調。

七、返板線：變頻調速范圍1-2M/min,工藝速度1.2M/min,連續式運轉。保證運行平穩，確保不過度抖動

八、半自動翻面機:噴涂盤可快速夾緊，方便員工翻轉

九、 電氣部分

•

  釹鐵硼磁體自動噴漆線

•

  環氧磁環自動噴漆設備

•

  磁鐵自動噴漆烘干線

•

  磁材自動噴涂線
